維修品牌:STORZ史托斯

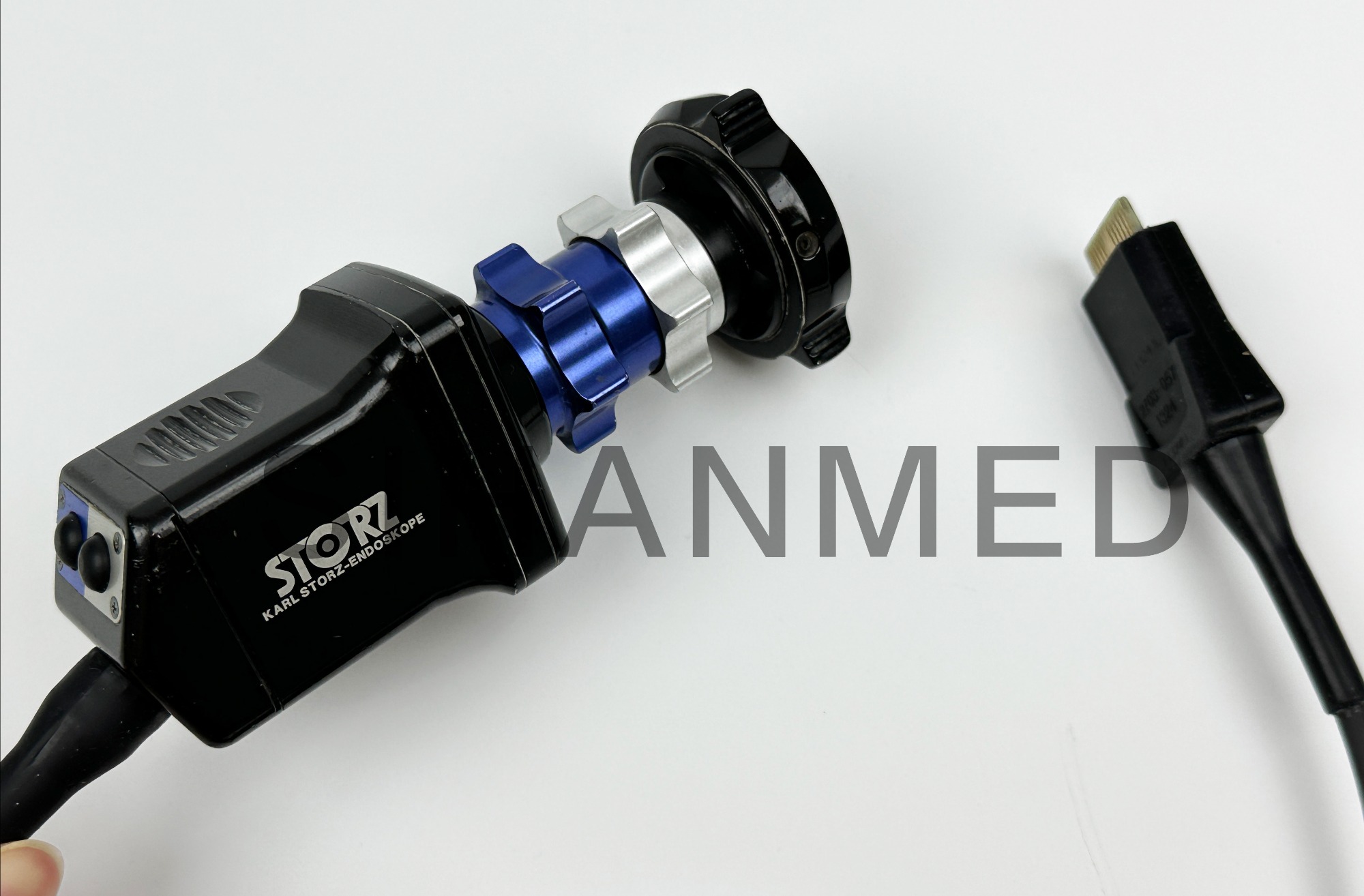

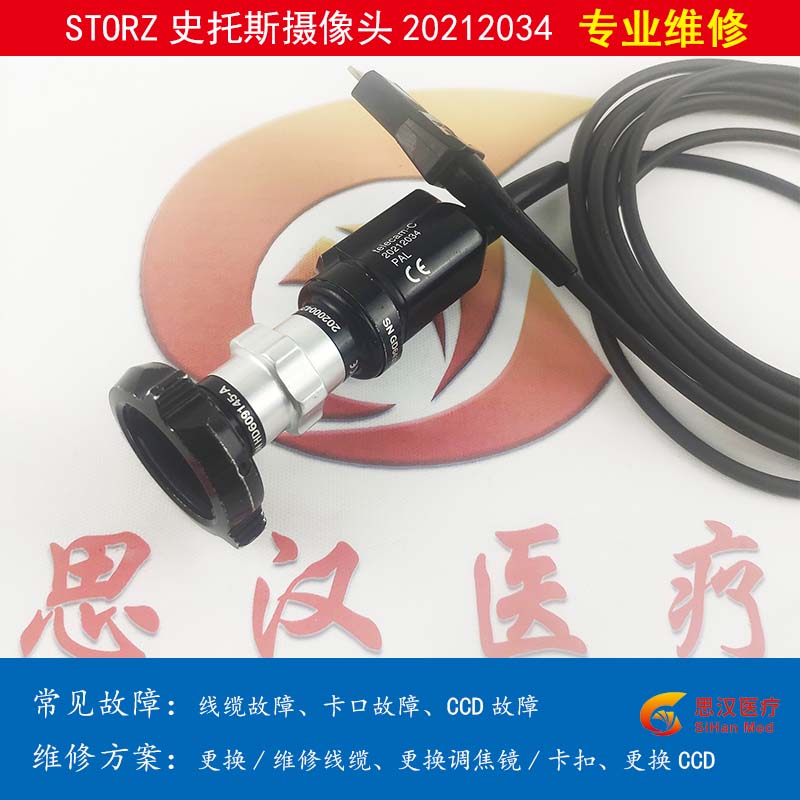

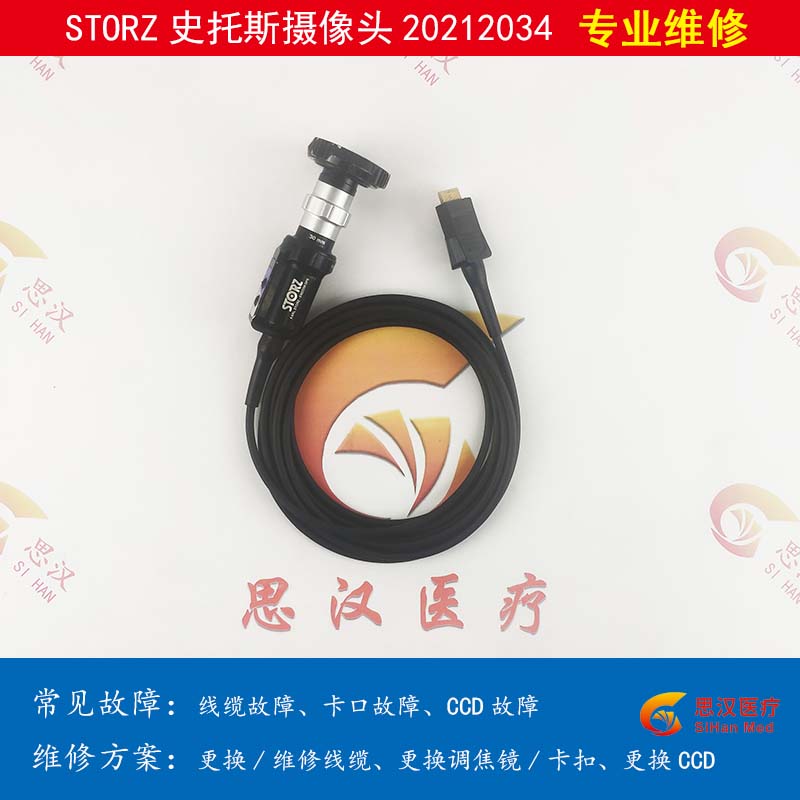

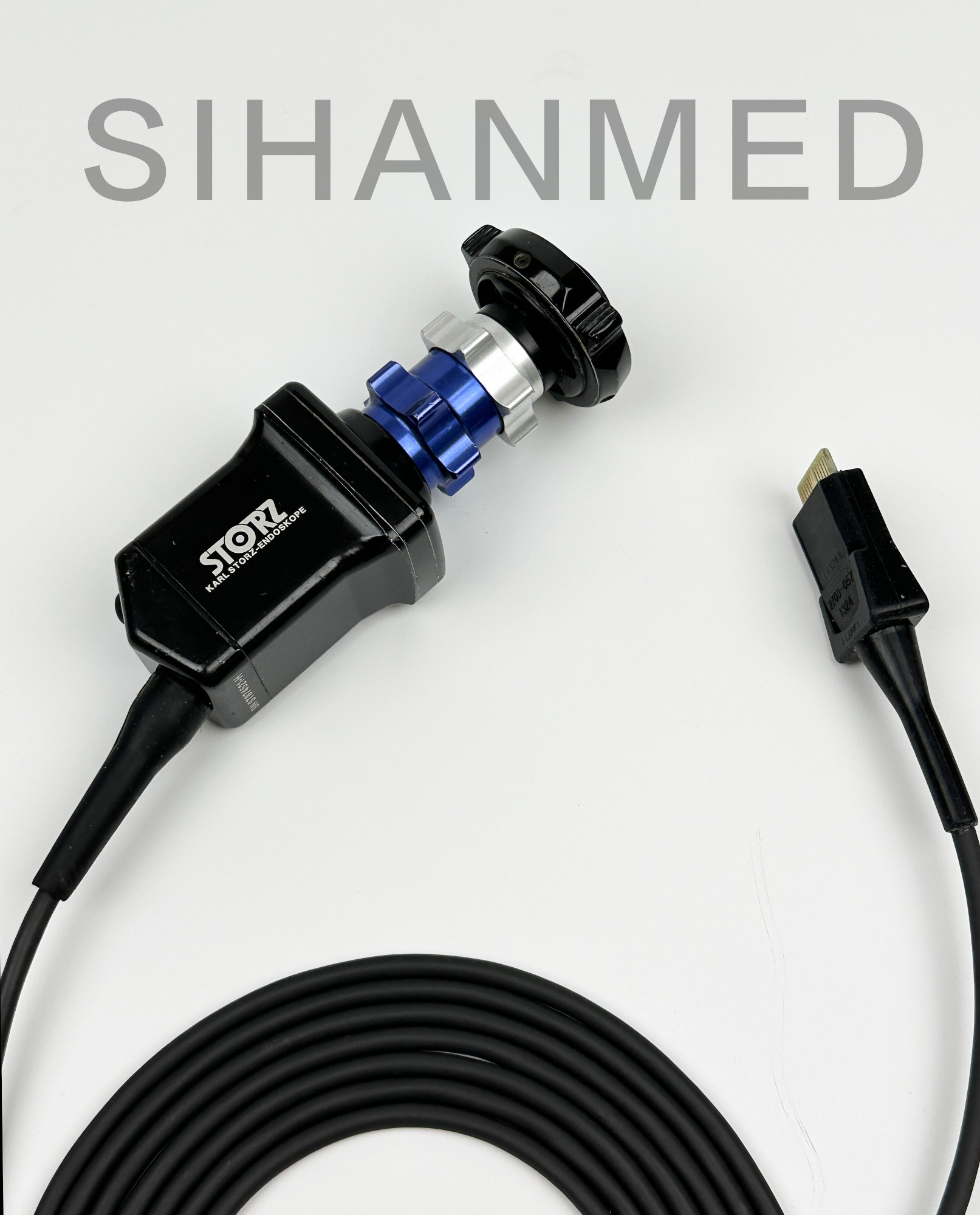

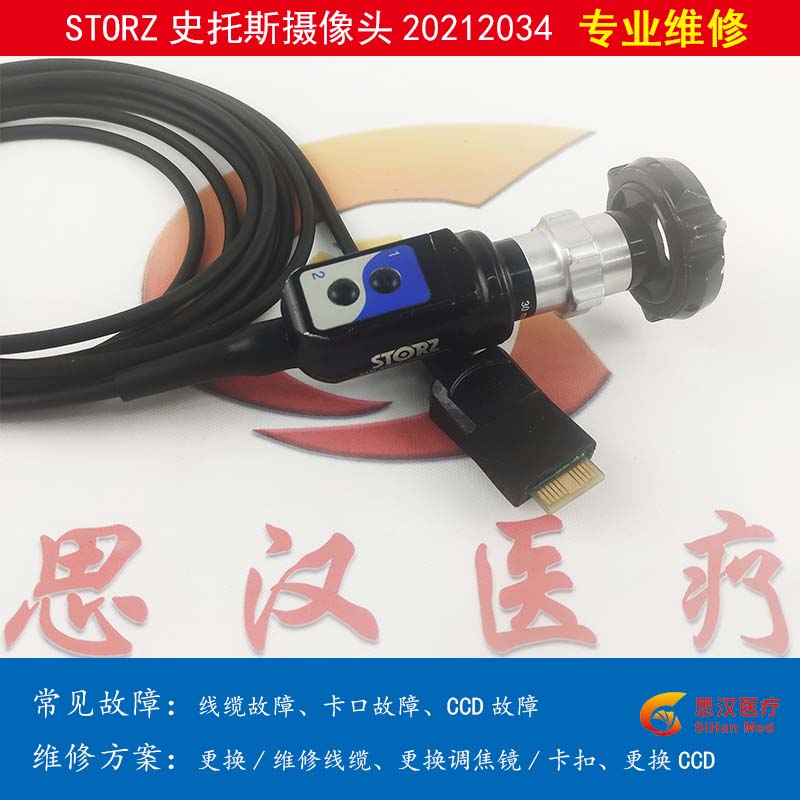

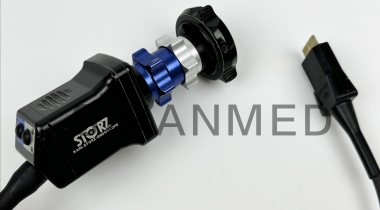

維修型號:20212034 攝像頭
攝像系統常見故障:
攝像主機:圖像模糊、圖像偏色、圖像閃屏、無圖像輸出、主機無法啟動等。
攝像頭:圖像有干擾、圖像偏色、調焦或變焦失靈、卡口松動、護套斷裂、線纜破損等。
冷光源:無光源輸出、主機無法啟動,光源閃爍、燈泡不亮、計時報警等。
氣腹機:故障代碼報錯、壓力不穩、氣壓不足、無氣體輸出、無法開機等。
導光束:線纜外皮破損、導光纖維斷絲亮度不夠、導光頭灼燒損壞、轉接頭損壞等。
具體問題及預防如下:
一.攝像系統常見問題最易發生故障的是攝像頭, 故障現象常為出現干擾波紋、彩色條紋等異常現象。 建議不要經常從主機上插拔攝像頭,不用時可以連接在主機上, 但每周至少進行一次表面清工作 (可以用干棉簽或橡皮進行擦拭)攝像聯線及光纖忌有大角度彎曲,應呈自然弧形狀態。搖動攝像聯線監視遇有雜紋閃動或顏色更改時.為典型的攝像聯線損壞。宜盡早更換,以免燒毀CCD晶片。
二.光學照明系統常見問題導光束外皮斷裂, 從而加速內部光纖折斷, 影響導光性能, 還會因外皮斷裂漏光而引起局部發熱問題。這一問題主要發生在手術時間較長的腹腔鏡手術中, 導光束長時間處于受力彎折狀態引起。 但可以通過正確扶鏡子方法, 有效控制導光束外皮斷裂問題, 延長導光束的使用壽命。 使用 0°腹腔鏡時,把鏡子導光束接頭方向朝下, 使用 30°腹腔鏡時,把導光束從鏡子連接處繞成弧形握在手中。
攝像系統維修范圍:
攝像主機維修:維修圖像處理板、維修驅動板、主機電源維修、后端輸出板維修等。
攝像頭維修:攝像頭電纜線維修、更換攝像頭電纜線、更換攝像頭CCD、維修攝像頭焦調教鏡。
冷光源維修:主板維修、高壓板維修、更換高壓模塊、更換燈泡、燈泡計時模塊清零等。
氣腹機維修:維修控制電路、維修氣路、維修電源板、維修更換控制閥。
導光束維修:更換導光纖維、導光頭、轉接頭、外管等。
故障現象:系統圖像模糊
原因:設備的物理損壞。
解決方法:①觀察鏡頭,從鏡頭的目鏡外看,若圖像模糊、有水漬、黑影及看稍強光時有七彩光,就表示鏡頭已損壞。②檢查調焦環,主機不能用軟鏡模式啟動;檢查監視器設置是否被改動,如將亮度調高,對比度下調等。③去掉鏡頭檢查攝像頭,查看圖像是否清楚。④由于鏡頭剛?cè)肭惑w,會受熱氣影響,所以模糊現象是正常的。只需將鏡頭拿出在溫水中浸一下(溫度低于620c)或用碘伏擦拭,即可清晰。
內窺鏡攝像頭常見型號:
Storz史托斯攝像頭:22220055,2022140,22220133,20212130,22220050,20221034,22220150, 22220140, image H3,image H3-z,image s3,Spies
Stryker(史塞克) 597、688I、888/888I、988/988I、1088/1088I/1088HD、1188/1188I、1288HD、1488HD
OLYMPUS奧林巴斯 OTV-S4、OTV-S5、OTV-S6、OTV-S7、OTV-SX、OTV-SX2、OTV-ST、OTV-SC、OTV-SE、OTV-SP1
R.WOLF(狼牌) 5502、5506、5507、5509、5512、5514、5516、5525、5550
Smith&Nephew(施樂輝) 560P、460P、325Z、350、360、HD900、ED-3
AESCULAP(蛇牌)PV280,PV410,PV440,DAVID3,PV470
攝像頭常見維修品牌:Wolf狼牌、STORZ史托斯、Stryker史賽克、AESCULAP蛇牌、OLYMPUS奧林巴斯、PENTAX賓得、GIMMI吉米、WISAP威沙普、Panasonic松下、Rudolf諾道夫、Ackermann艾克曼、ScanMed司邁等
Storz(史托斯)新款全高清攝像系統 IMAGE 1 SPIES卡爾史托斯storz全高清系統由多個拼合模塊組成,因此,用戶可按自身需求進行搭配選擇,這一設計亦便于今后系統進行擴展升級,保證設備的高經濟性。各種圖像顯示技術可為術者提供光照均勻或突顯色彩對比的圖像。特別是通過顏色偏移可強化不同人體組織的區分。
